Přejezdová logika je releový obvod, který se  ovládá trojicí optických senzorů SN1D kat.č. 914 a je určena pro automatické ovládání blikače pro přejezdové výstražníky kat.č. 912. Také je možné tento obvod použít pro ovládání modulu přejezdu se zvukem od fi. PeLi a to pro vícekolejný přejezd.

Modul je trvale připojen k napájecímu napětí 12VDC (+12V , GND). Optické senzory jsou připojeny na konektory Sn1, Sn2 a Sn3. Senzory 1 a 2 jsou v kolejišti umístěny v dostatečné vzdálenosti před přejezdem každý z jedné strany a slouží ke spuštění výstrahy. Senzor 3 je umístěn v prostoru přejezdu nebo v jeho těsné blízkosti a slouží k ukončení výstrahy.

Popis funkce. Souprava blížící se k přejezdu aktivuje senzor č.1. Tím ukončí blikání bílého světla (rozepne kontakt B) a spustí výstrahu (sepne kontakt Č) Souprava pokračuje přes přejezd a aktivuje senzor č.3. Po projetí přejezdu a uvolnění senzoru č.3 dojde k ukončení výstrahy (rozepne kontakt Č). Souprava pokračuje v jízdě a aktivuje senzor č.2. Po uvolnění senzoru č.2 dojde ke spuštění bílích světel (sepne kontakt B) Tím je celý proces ukončen a obvod je připraven na další soupravu ve stejném nebo opačném směru.

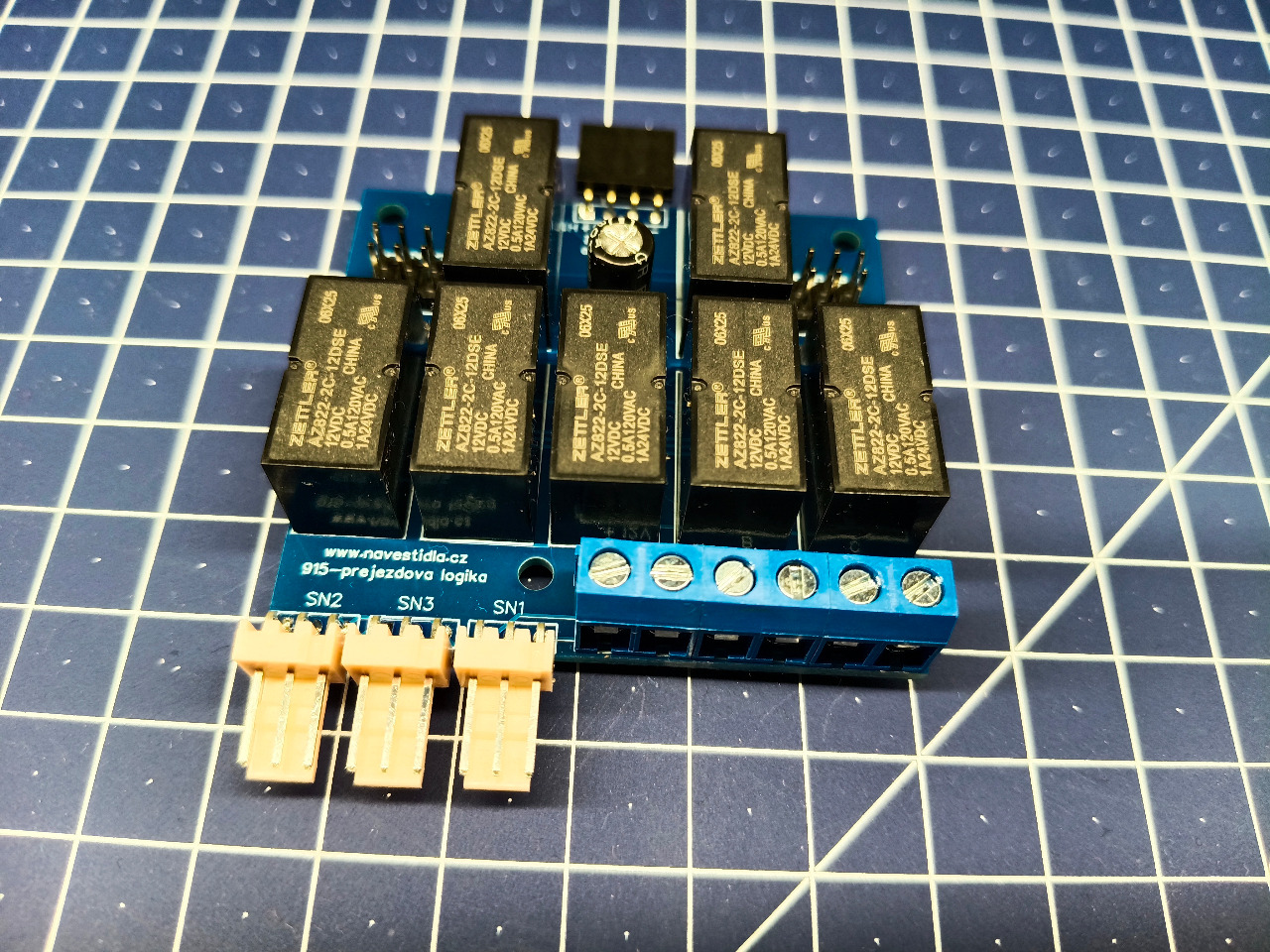

Nová verze plošného spoje.

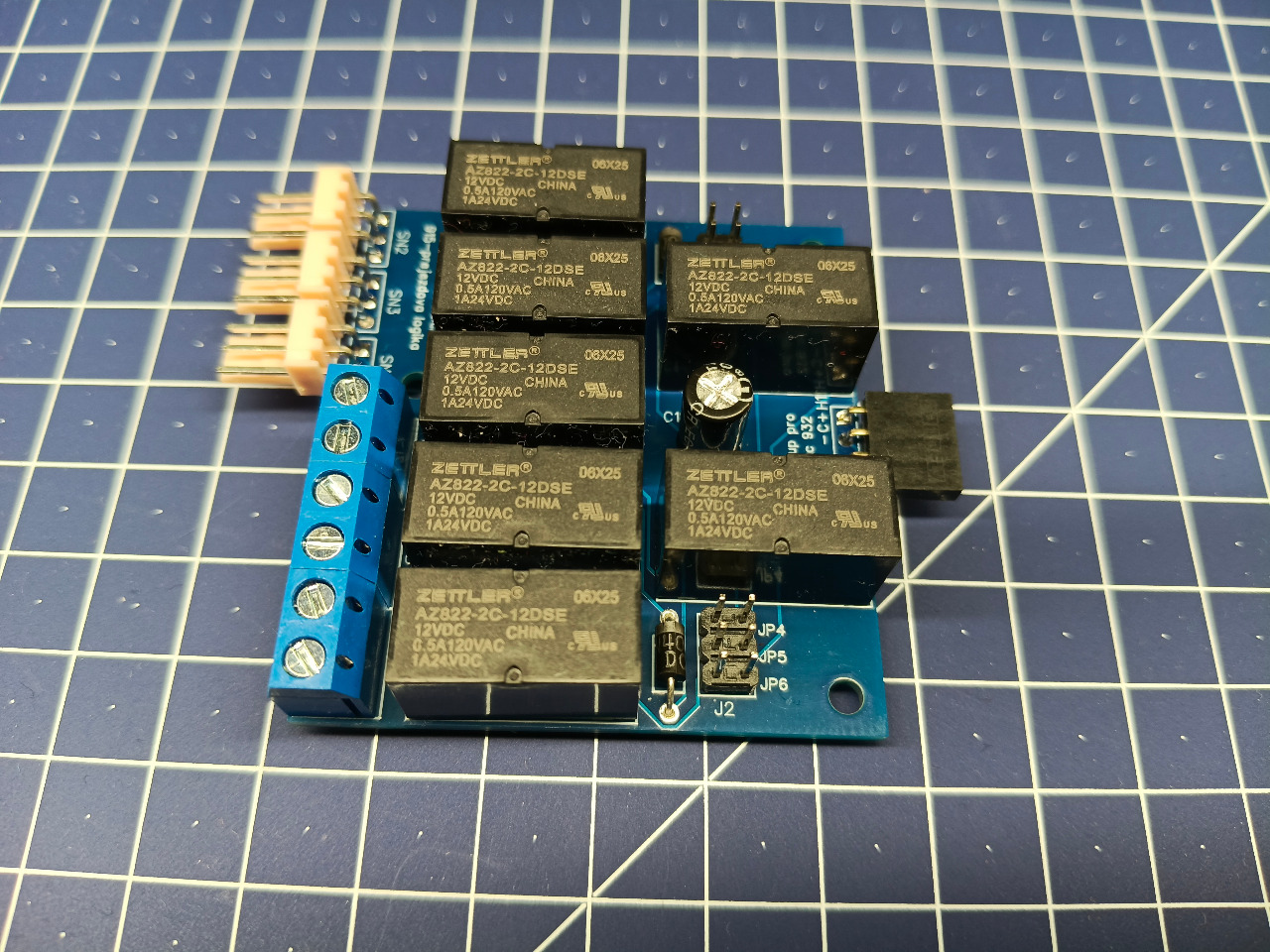

U nové verze došlo přehození konektorů pro optické senzory. Při pohledu na popis na plošný spoj je lépe patrné které senzory jsou "krajní" a který má být v prostoru přejezdu. Dále na protější straně naleznete čtyřpinový konektor pro přímé připojení blikače 932 pro přejezdové výstražníky. Na plošném spoji jsou navíc hřebínky pro upravení funkce popsané jako JP1 až JP6. Ty se aktivují zasunutím jumperu na příslušné místo.

JP1 - Bílé světlo se aktivuje při aktivaci "odjezdového" senzoru za přejezdem

JP1+2 - Bílé světlo se aktivuje ihned po ukončení výstrahy

JP3+4 - Tyto propojky je nutné aktivovat pro napájení připojeného blikače 932 na příslušný konektor.

Tuto přejezdovou logiku můžete použít i pro jiné elektronické obvody přejezdu jako ovládací prvek např. na vícekolejném přejezdu na širé trati. Pro více informací nás můžete kontaktovat.

Základní technické parametry:

Napájecí napětí 12V DC

Výstup pro červená světla - spínací kontakt

Výstup pro bílá světla - rozpínací konkakt
