SP1 - stavebnice pohonu - mechanické návěstidlo
Mechanická návěstidla od DK Model jsou určena pro elektromagnetický přestavník. Pro modelový chod ramene návěstidla je ale vhodné použít modelářské servo a příslušnou elektroniku, která zajistí správnou funkci pohonu. Zde je jedna z možností.
BUDE DODÁNO FORMOU STAVEBNICE 3D TISKU Z MATERIÁLU PLA
Stavebnice obsahuje:
1ks - tělo pohonu
1ks - kryt pohonu
1ks - montážní objímka do kolejiště
1ks - otočný segment na servo
1ks - vrut do plastu (pro zajištění krytu pohonu)
Cenu stavebnice naleznete v ceníku

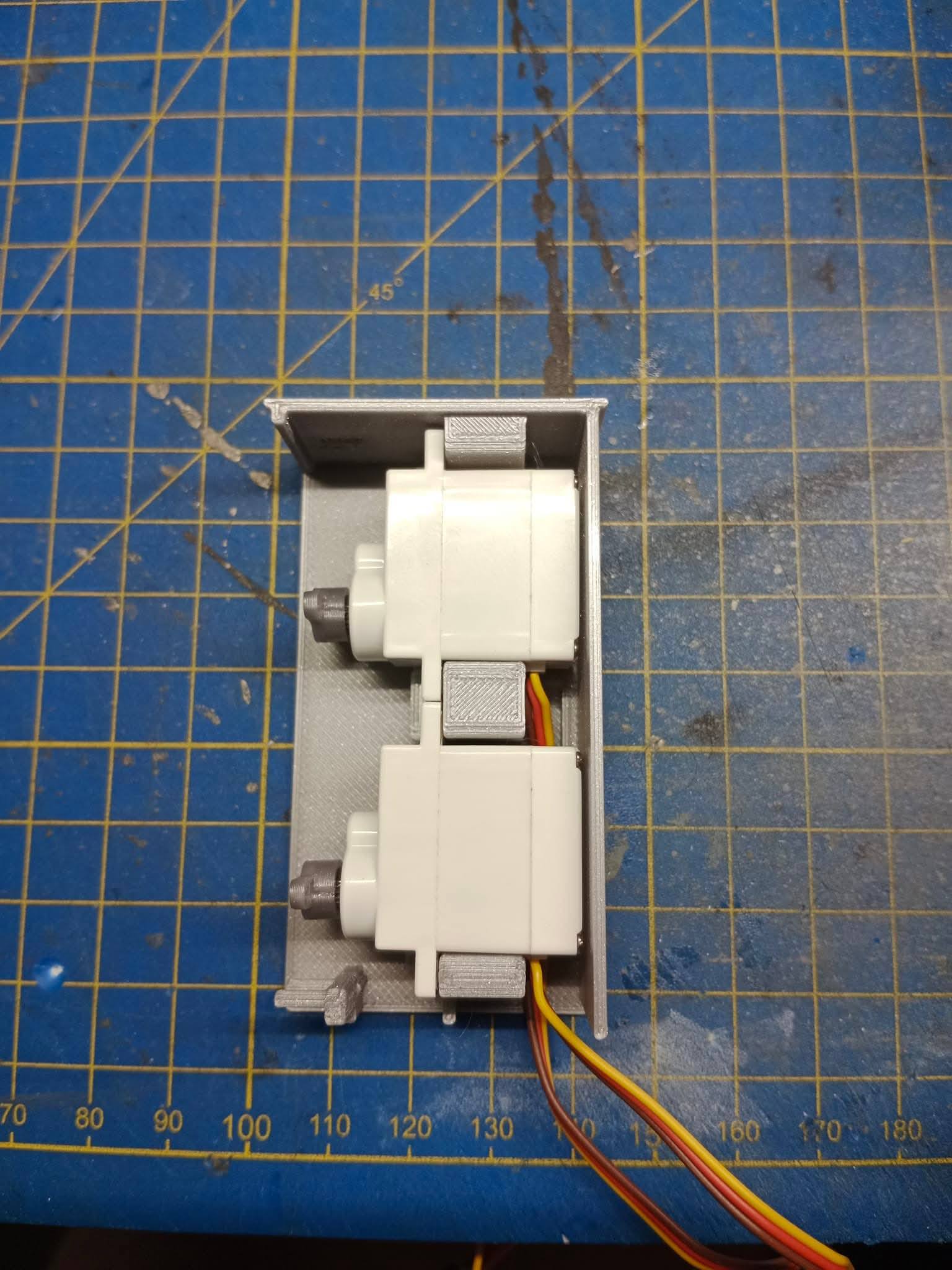

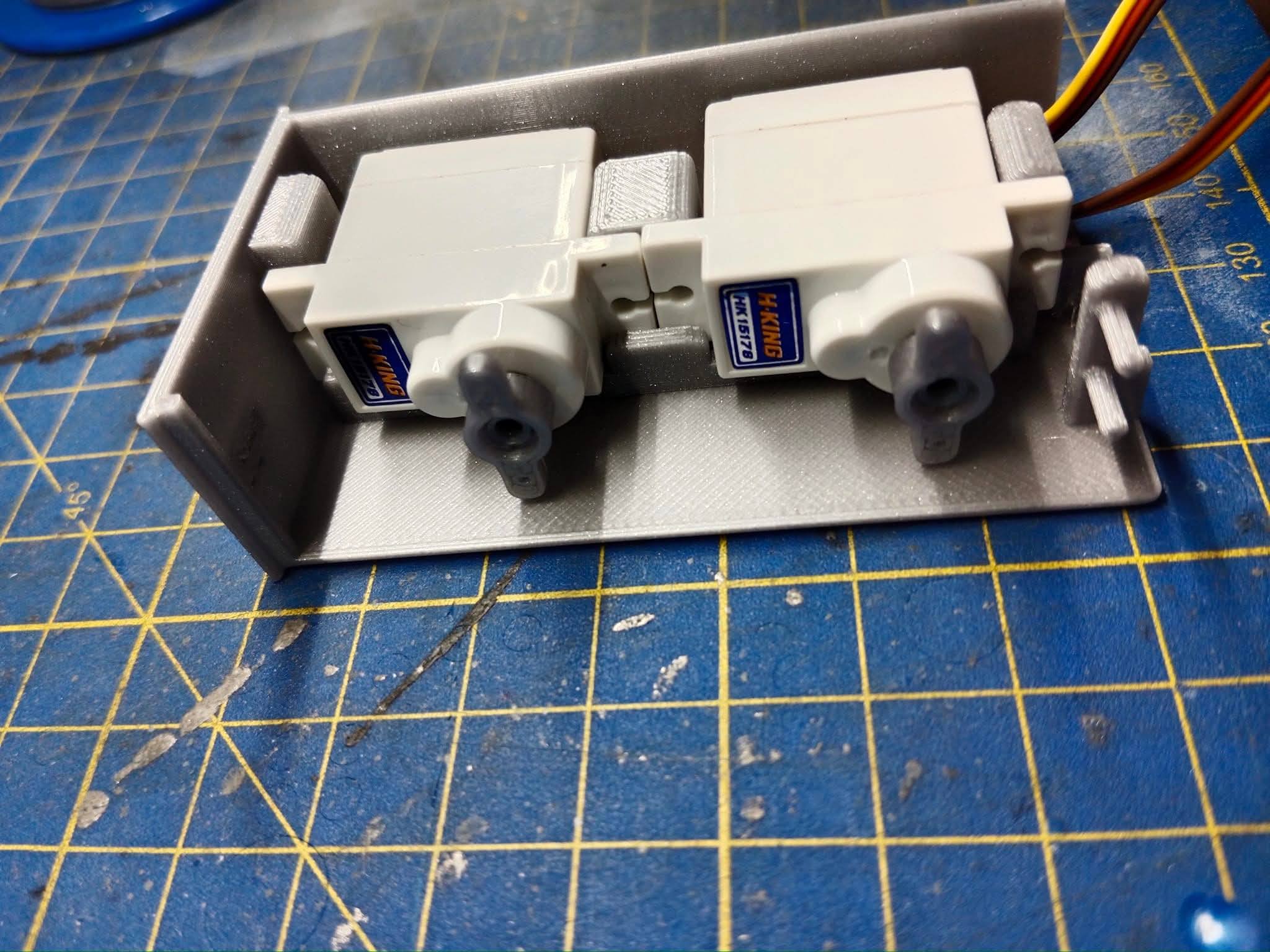

Tělo pohonu je uzpůsobeno pro modelářské servo velikosti šířky 12mm, výšky 29mm a délky 23mm (HX T900 apod.) Otočný segnem není opatřen vnitřním ozubením, umožňuje tak jeho plynulé nastavení na ose serva dle potřeby. Dále je možné na dvojici výstupků nasadit mikrospínač pro možnost ovládání dalších funkcí na kolejišti při postavení návěstidla na "volno", případně konektor pro možné napájení např. dodatečně instalového osvětlení do lampy návěstidla.
Kryt je navržený pro zakrytí celé pohonné části.
Kryt se následně zajistí vrutem ( součástí balení )
Celý pohon se následně nasude do objímky. Montážní otvor pro objímku je 43x26mm. Tu je možné přištoubovat, přilepit,...
Celý pohon a návěstidlo je tak možné kdykoliv jednoduše demontovat z kolejiště a tím zabránit jeho poškození při údržbě kolejiště atd.
Vhodné pro modelová měřítka TT a H0
Vzhledem k současnému stavu a množství objednávek jsou termíny dodání delší než bylo obvyklé a to v řádu i několika měsíců. Výroba přejezdů momentálně stojí úplně. Děkuji za pochopení a zachování přízně.
